首发SW2303,智融65W单口氮化镓快充DEMO评测
发表日期:2020-09-09 查看量:1565

在氮化镓快充爆发之际,本土芯片公司智融凭借多口智能快充方案成为了该领域的最大幕后赢家之一,一举获得努比亚倍思ROCK京造万魔公牛等多家知名品牌客户的认可,芯片出货量大增

为了进一步拓展氮化镓快充市场,智融近期推出了一颗USB PD快充协议芯片SW2303,适用于单口USB PD快充及单口氮化镓快充产品中。据悉,除了USB PD快充协议之外,该芯片还可兼容QC、FCP、高低压SCP、AFC、SFCP以及PE等主流快充协议。结合自身在多口氮化镓快充上积累的的开发经验,智融基于SW2303再次推出一套65W单口氮化镓快充方案,满足部分客户对单口多协议快充方案的需求。

一、智融65W单口氮化镓快充方案外观

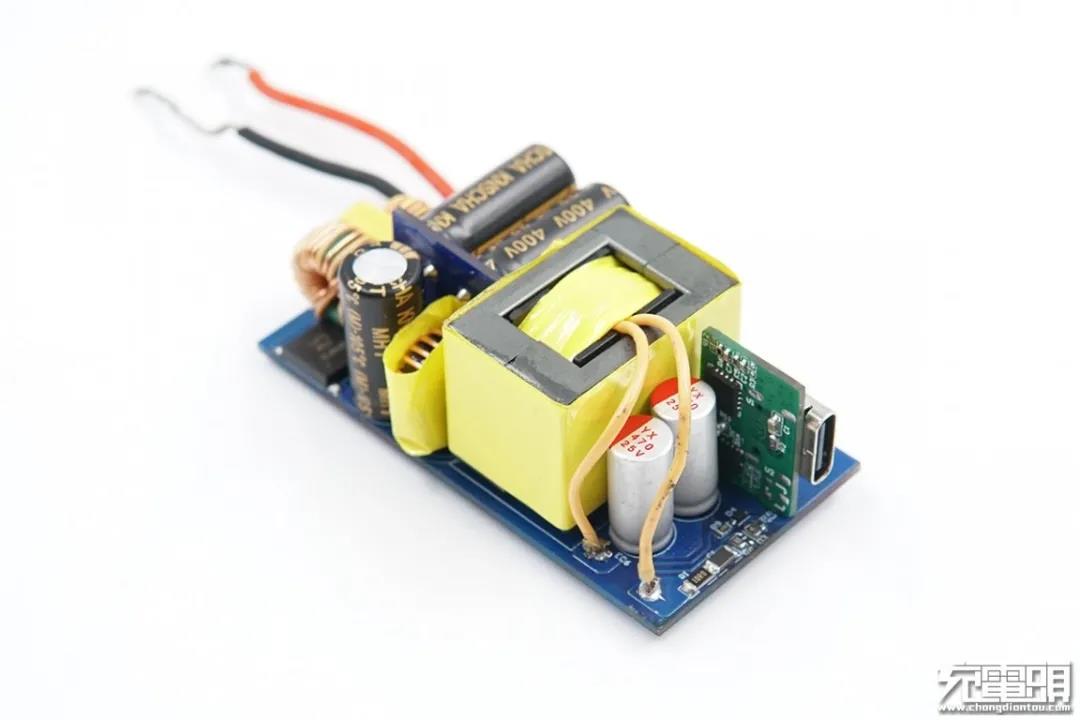

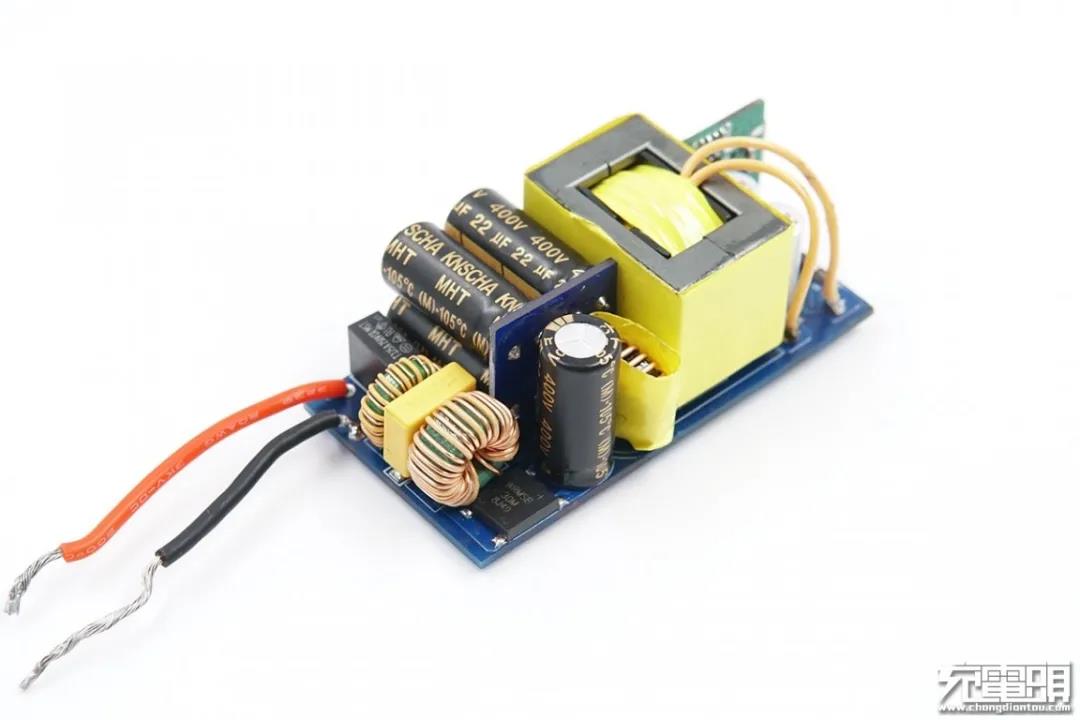

智融基于SW2303开发的单口65W氮化镓快充方案的PCB布局十分紧凑,正面主要为插件元器件,可大致分为整流滤波、变压器、协议控制三部分,输入端整流滤波设置了多个滤波电感,为了空间利用最大化,四颗科尼盛的高压电解电容使用小PCB板卧置。


PCB板居中为变压器,磁芯使用黄色马拉胶带包裹绝缘,正负极导线焊接在次级侧,并采用两颗云星固态电容用于输出滤波;USB-C接口及协议芯片是用小PCB板焊接在主控PCB板上。

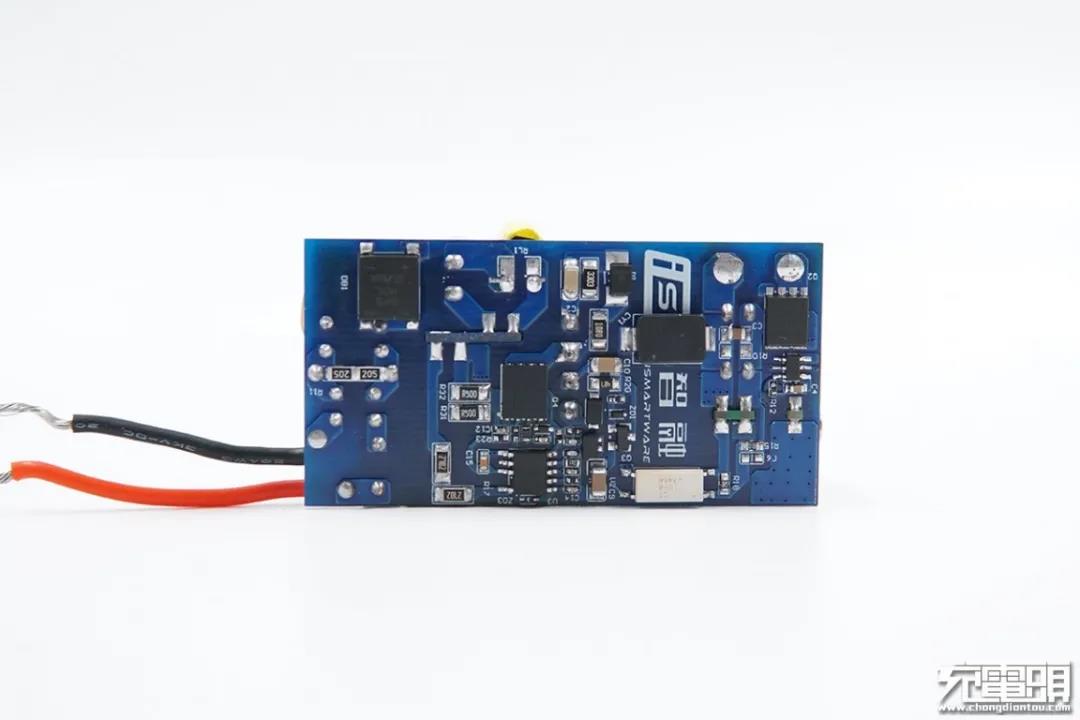

PCB板背面电路布局十分清晰简洁,高压侧设有整流桥、高频PWM控制器以及氮化镓功率器件;低压侧为同步整控制器和同步整流控制器。高、低压之间设有光耦和贴片式Y电容。


高压侧采用安森美NCP1342高频控制器搭配纳微NV6117氮化镓功率芯片。

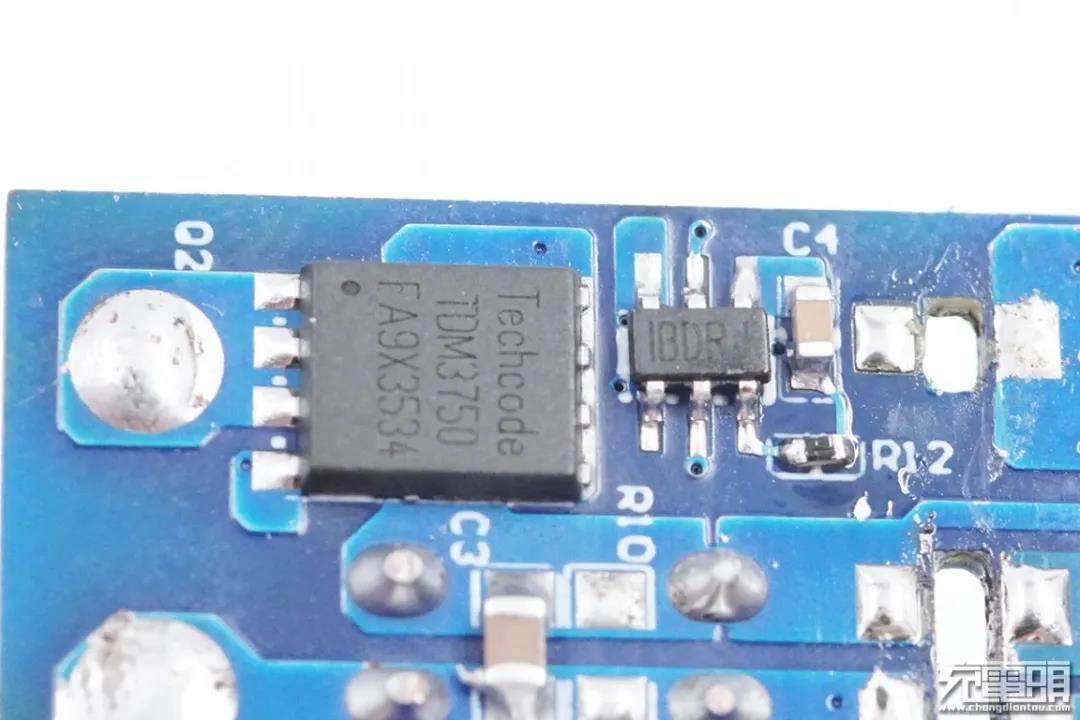

低压侧采用的是MPS MP6908控制器和泰德TDM3750的组合。

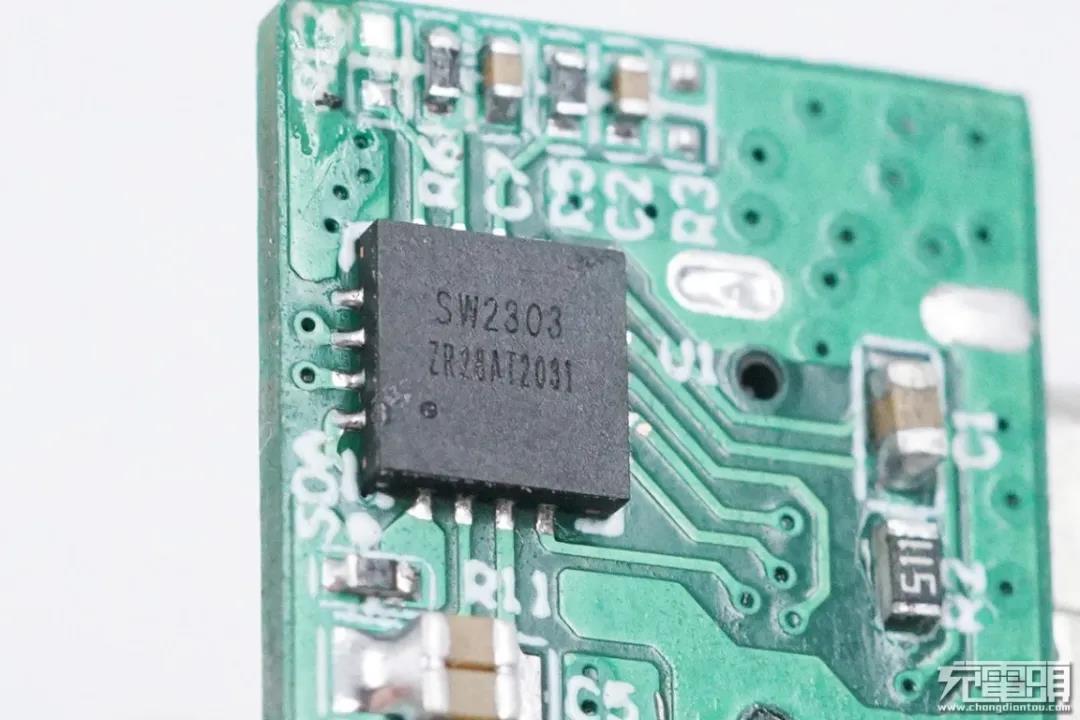

协议芯片为智融SW2303,这是一款高集成度的 Type-C 口/Type-A 口快充协议芯片,支持 PD、QC、FCP、高低压 SCP、AFC、SFCP以及PE等主流快充协议,支持光耦反馈和 FB 反馈两种工作模式。SW2303 集成了 CV/CC控制环路,Type-C 接口逻辑,快充协议控制器,以及多种安全保护功能。配合 ACDC 或 DCDC 以及少量的外围元器件,即可组成完整的高性能的Type-C 口/Type-A 口快速充电解决方案。

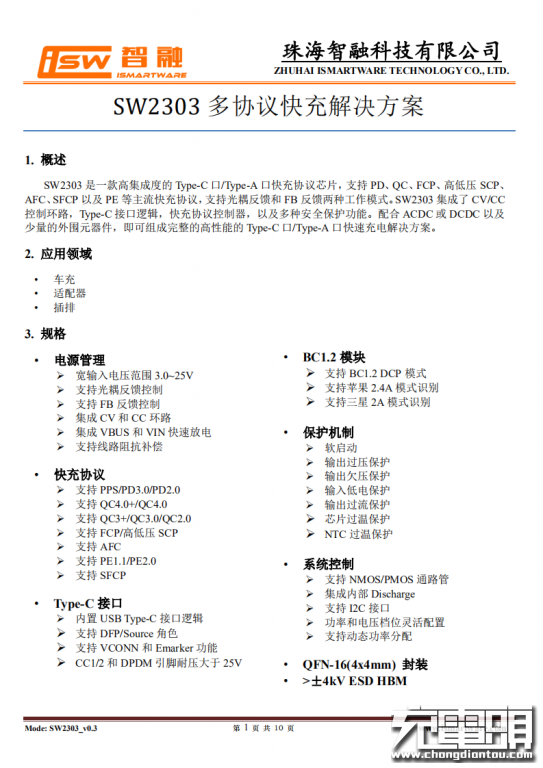

智融SW2303详细规格资料。

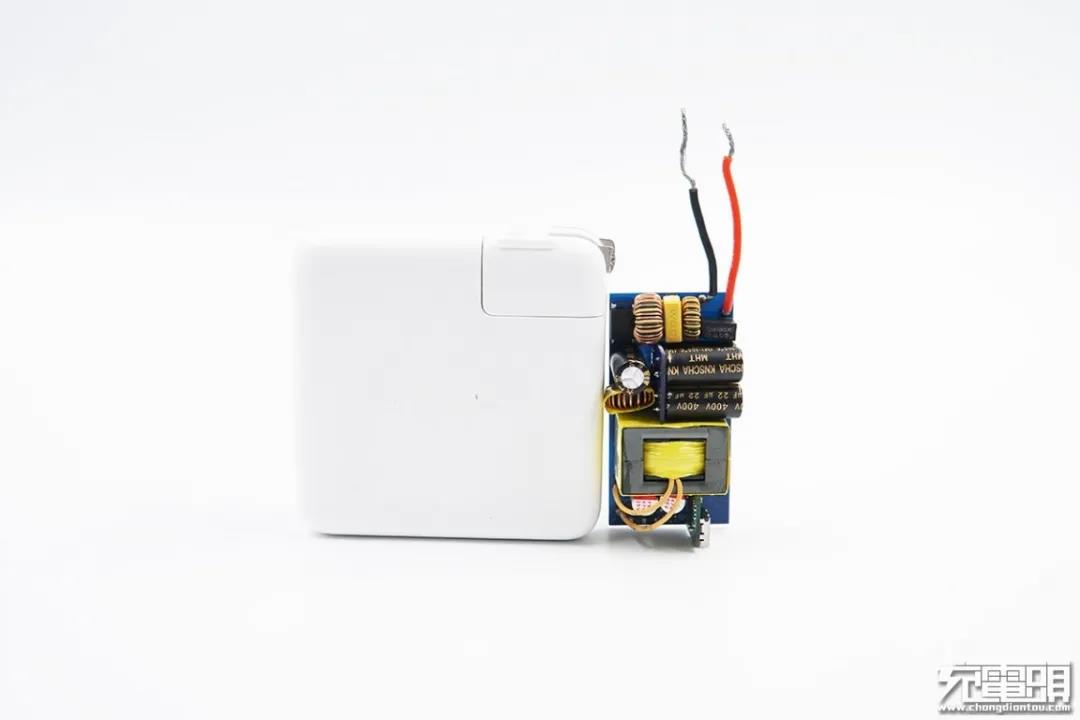

智融65W单口氮化镓快充方案与苹果61W PD快充对比,体积仅相当于苹果61W PD快充的三分之一左右。

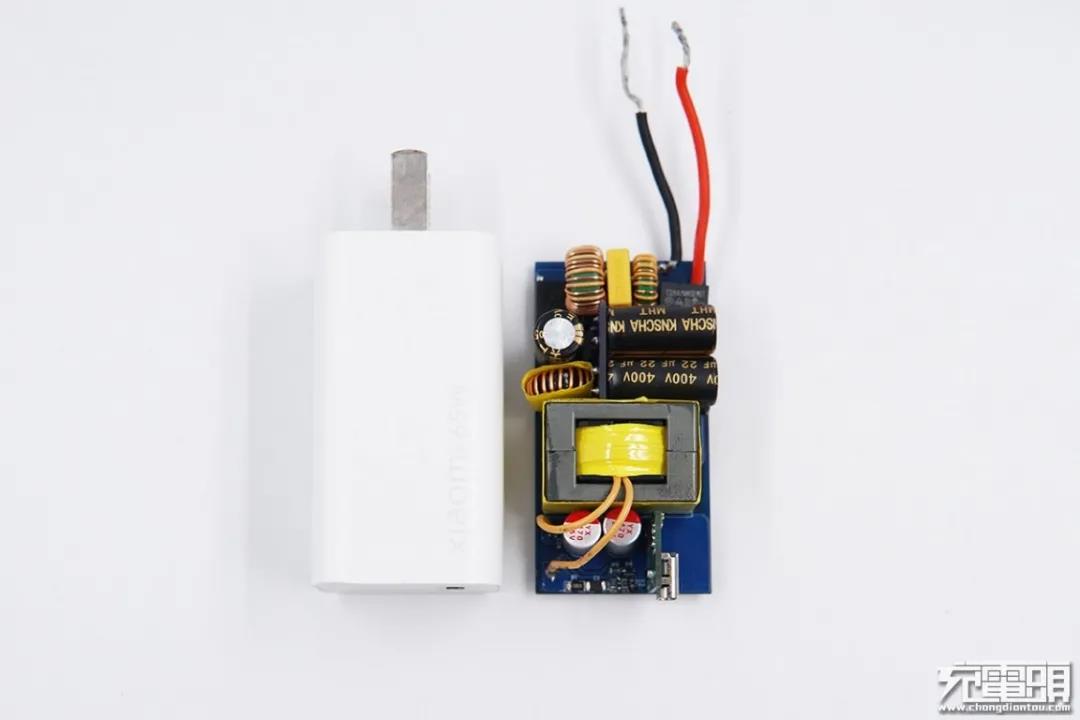

与小米65W单口氮化镓快充对比,二者体积相当。

二、智融65W单口氮化镓快充方案测试

1、输出协议及PDO报文

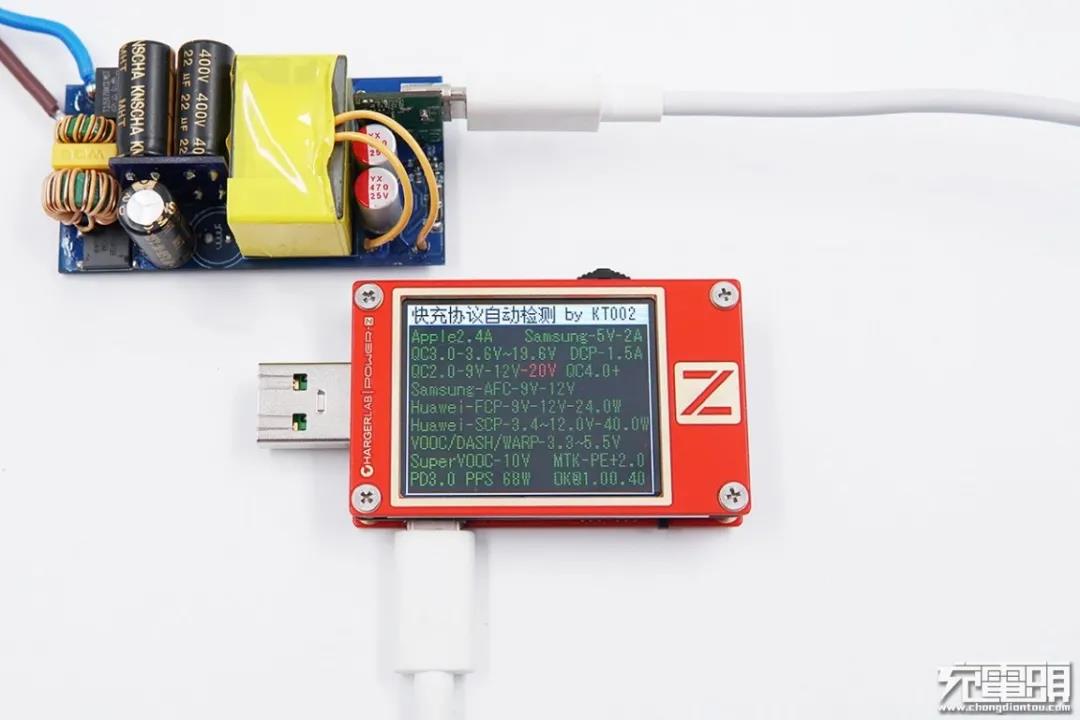

将智融65W单口氮化镓快充方案接上电源进行测试,使用ChargerLAB POWE-Z KT002检测到该方案支持Apple2.4A、Samsung5V/2A、QC3.0、QC2.0、DCP、AFC、FCP、SCP、MTK PE、PD3.0 PPS等多种协议。

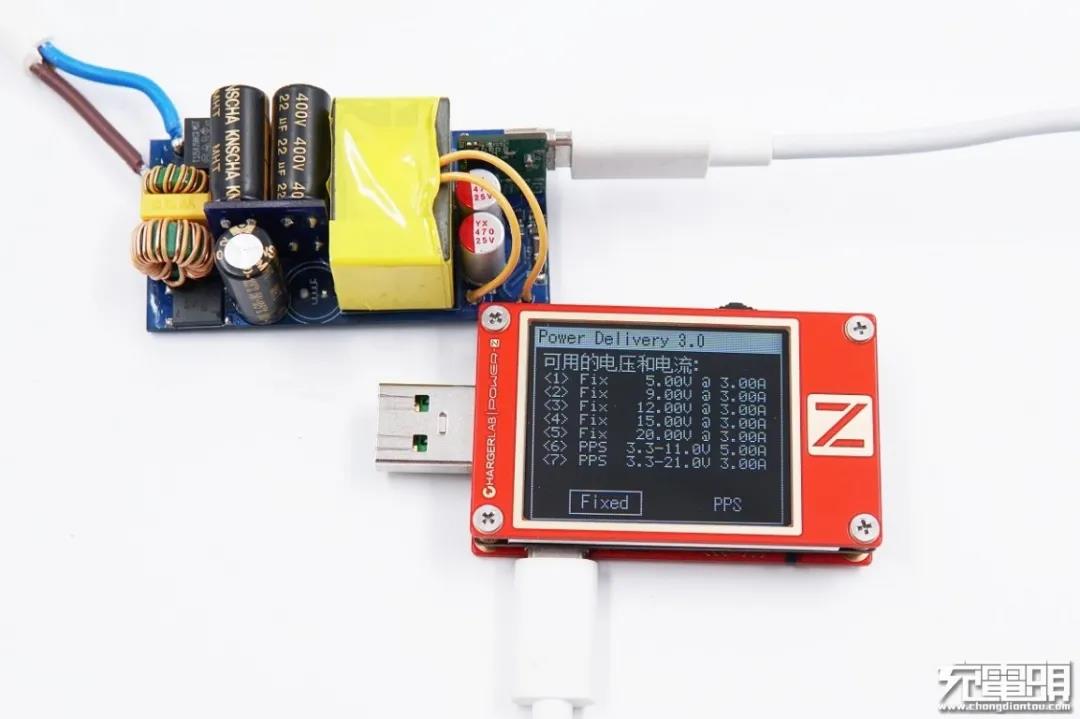

PDO报文显示支持5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A以及3.3-11V/5A、3.3-21V/3A输出。

2、兼容性测试

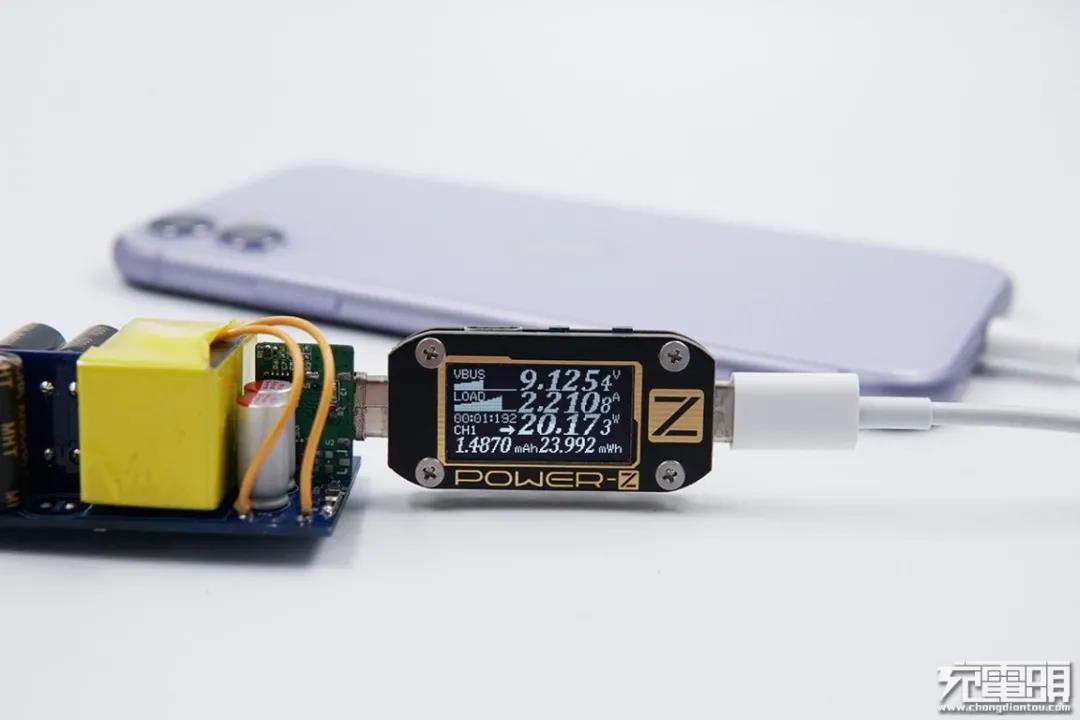

使用智融65W单口氮化镓快充方案给iPhone 11充电,POWER-Z KM001C显示电压9.12V,电流2.21A,充电功率约为20.17W,支持USB PD快充。

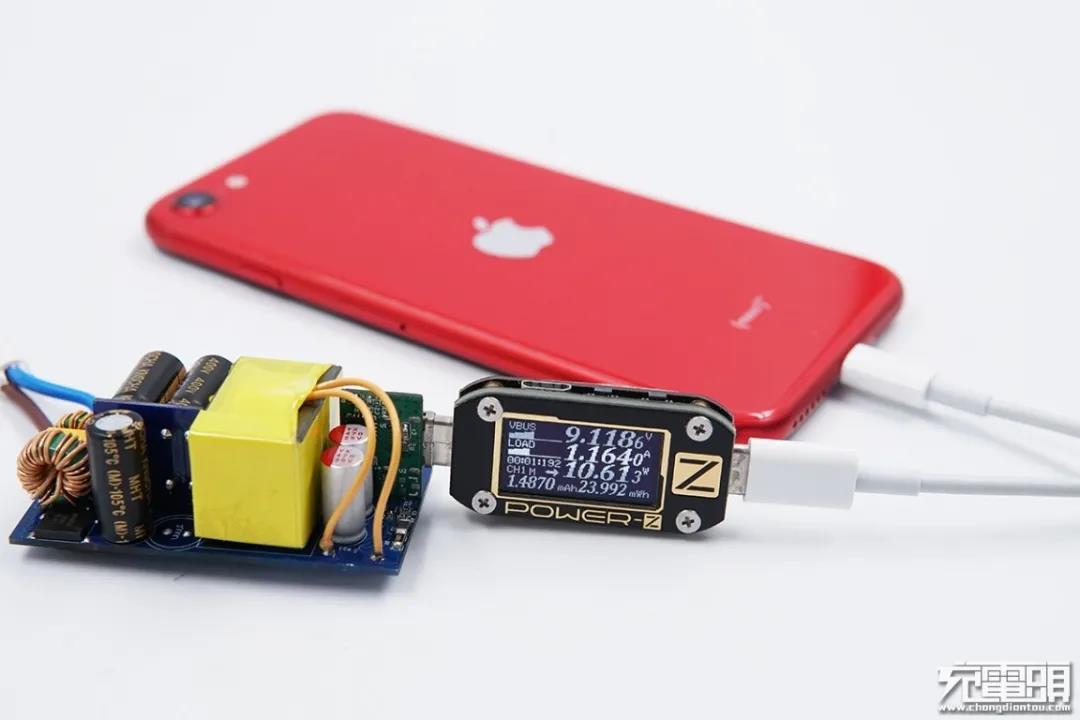

给iPhone SE2充电,显示电压9.11V,电流1.16A,充电功率约为10.61W,支持USB PD快充。

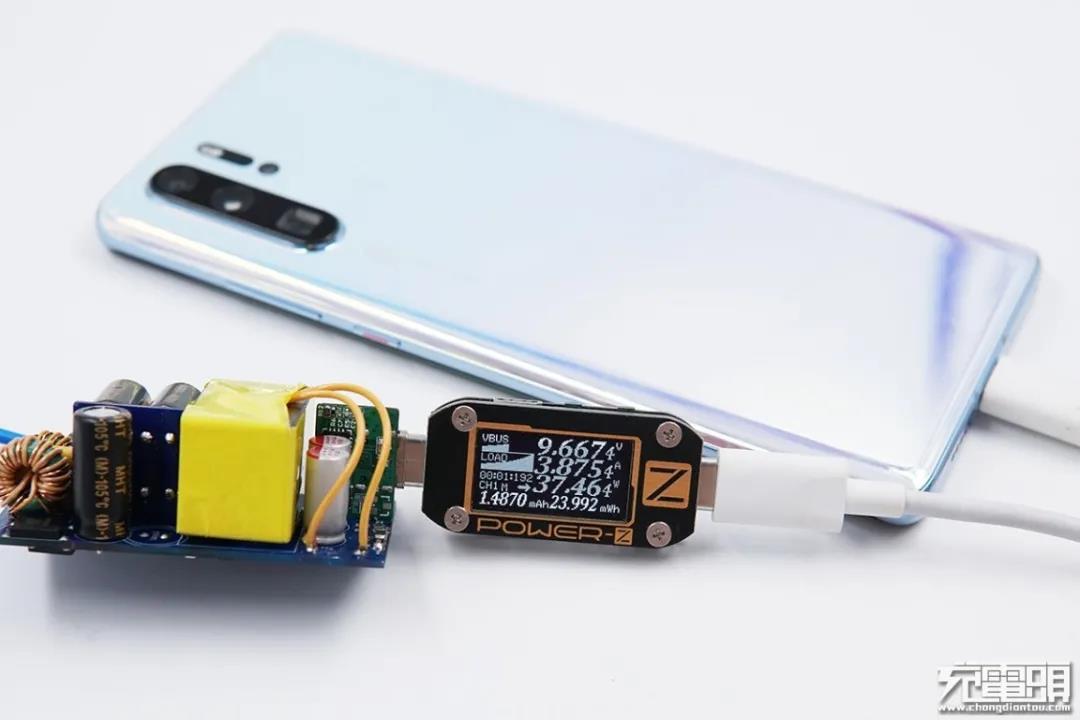

给华为P30 Pro充电,显示电压9.67V,电流3.87A,充电功率约为37.46W,支持华为40W超级快充。

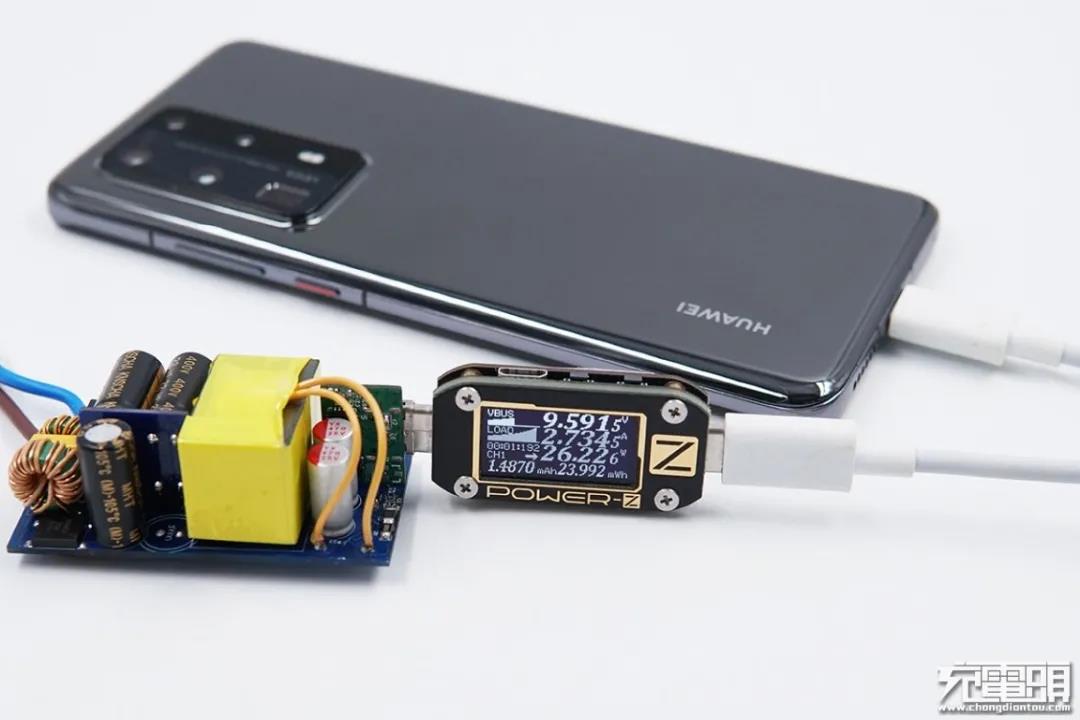

给华为P40 Pro充电,显示电压9.59V,电流2.73A,充电功率约为26.22W,此时已经进入华为40W超级快充模式,不过手机电量较高,充电电流较小。

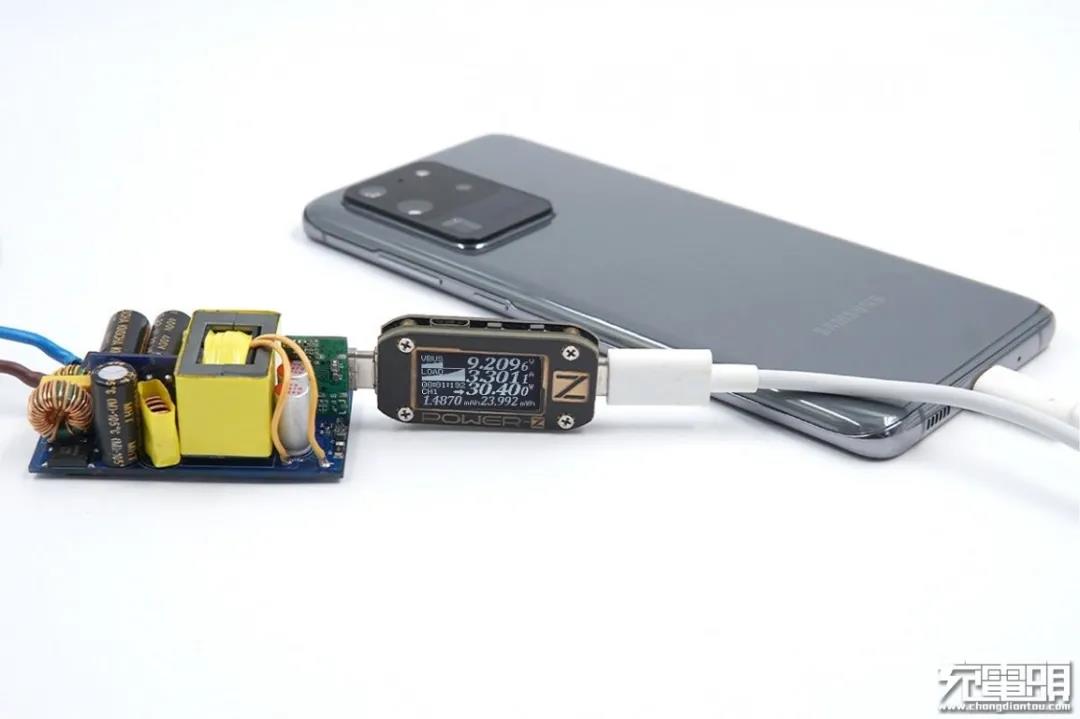

给三星S20 Ultra 5G充电,显示电压9.2V,电流3.3A,充电功率约为30.4W,此时已经进入USB PD3.0 PPS快充模式。

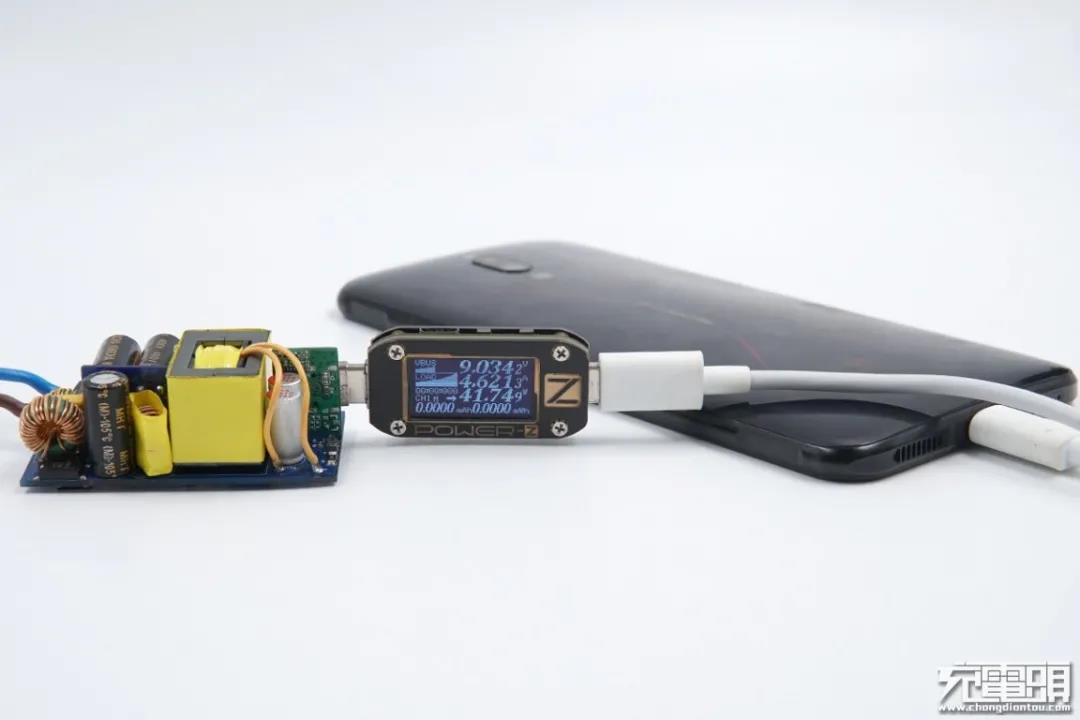

给努比亚红魔5G游戏手机充电,显示电压9.03V,电流4.62A,充电功率约为41.74W,支持USB PD快充。

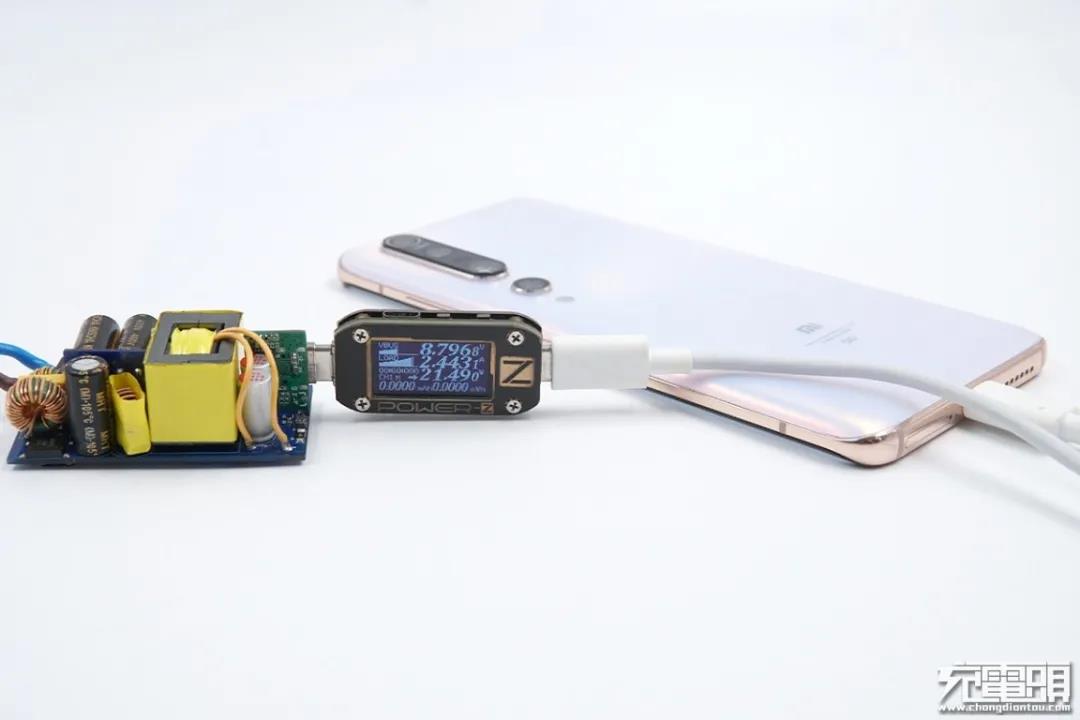

给小米10 Pro手机充电,显示电压8.79V,电流2.44A,充电功率约为21.49W,支持USB PD快充。


给Redmi K30 Pro手机充电,显示电压8.96V,电流2.39A,充电功率约为21.47W,支持USB PD快充。

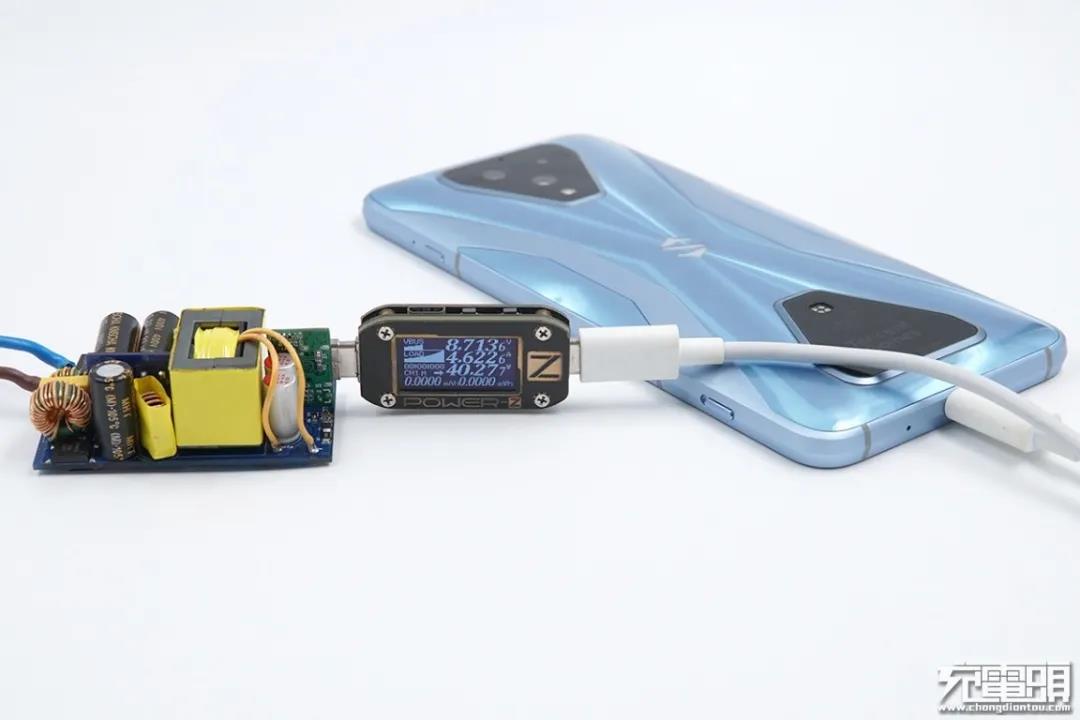

给黑鲨游戏手机3S充电,显示电压8.71V,电流4.62A,充电功率约为40.27W,支持USB PD快充。

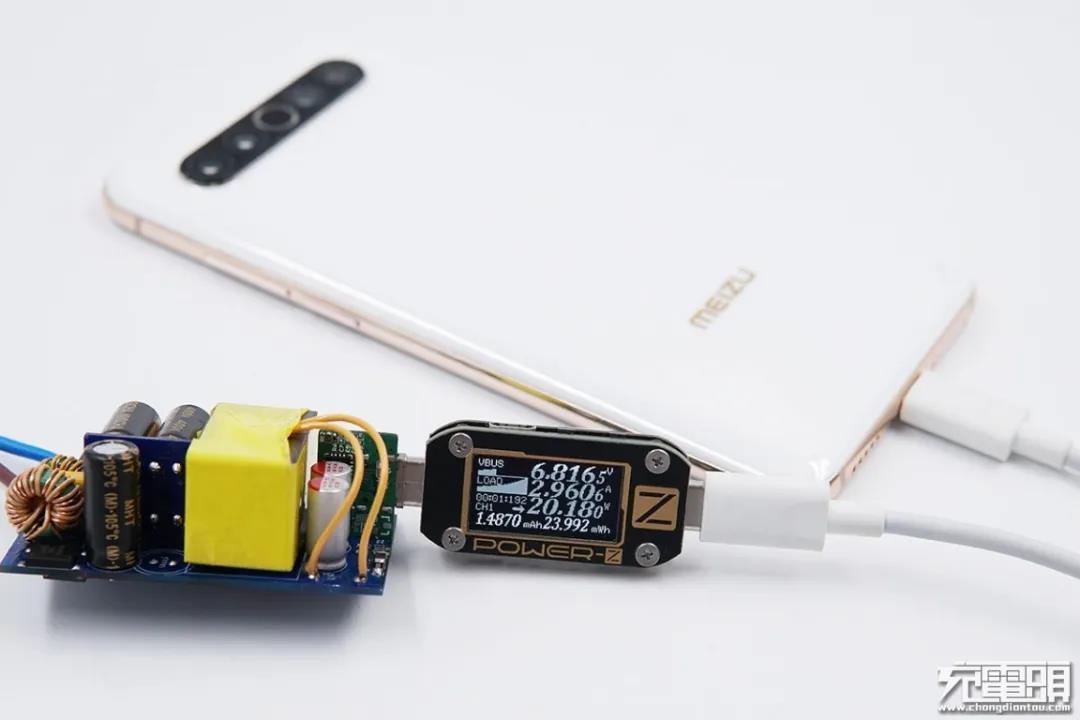

给魅族17 Pro手机充电,显示电压6.81V,电流2.96A,充电功率约为20.18W,支持USB PD快充。

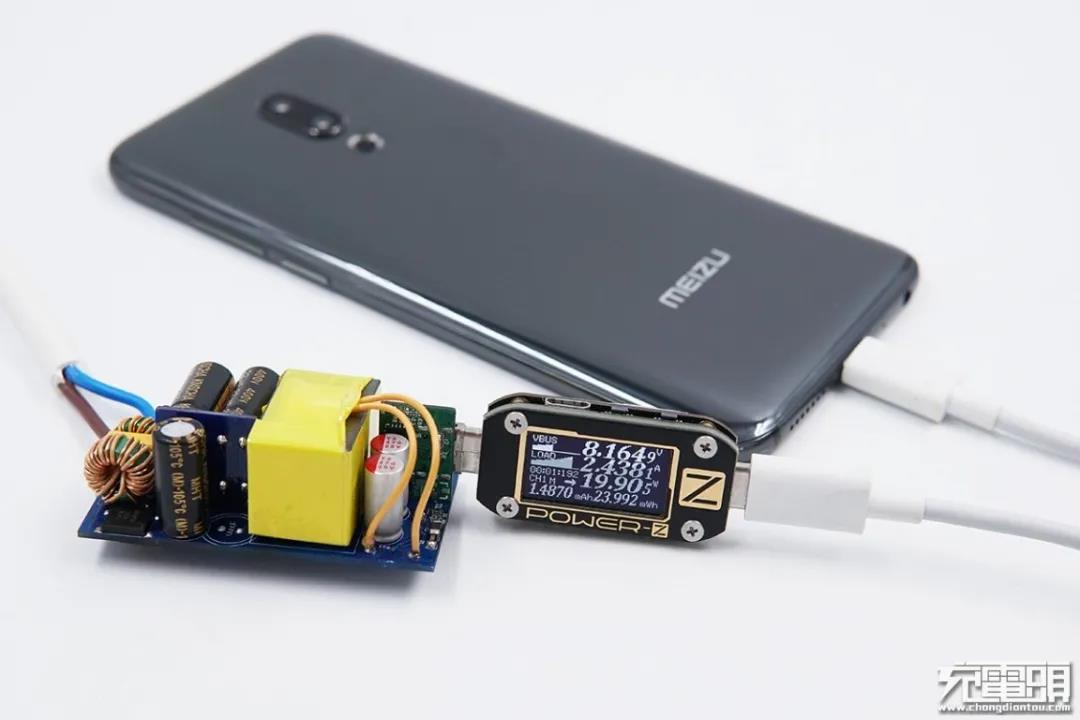

给魅族16th Plus充电,显示电压8.16V,电流2.43A,充电功率约为19.9W,支持USB PD快充。

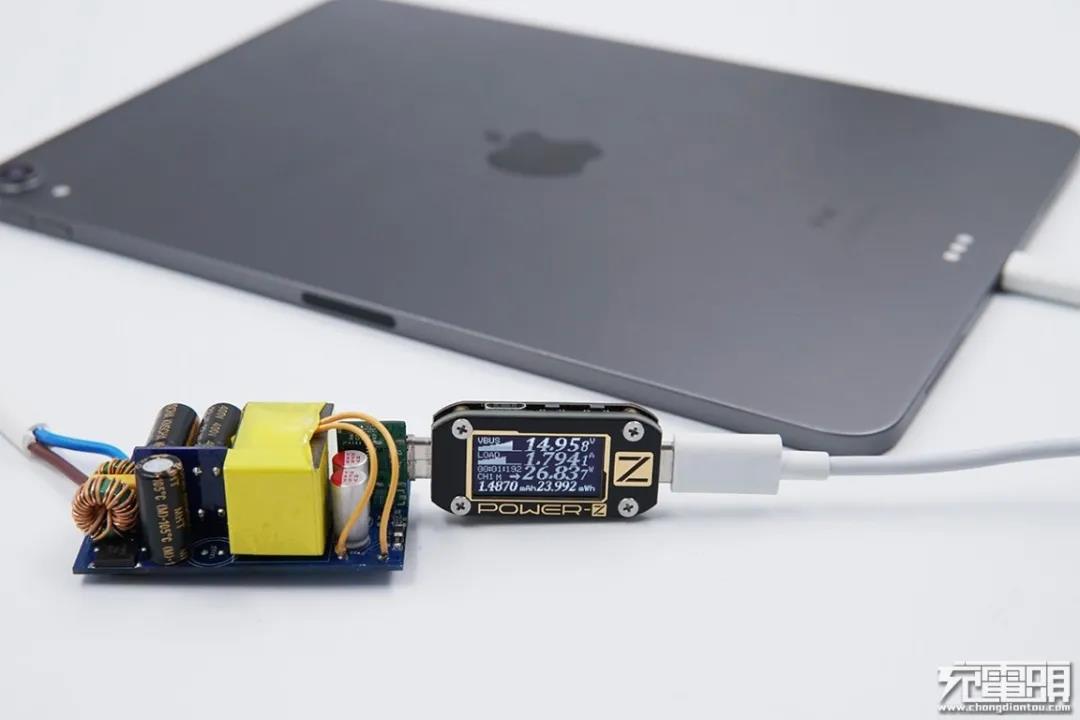

给iPad Pro 11寸充电,显示电压14.95V,电流1.79A,充电功率约为26.83W,支持USB PD快充。

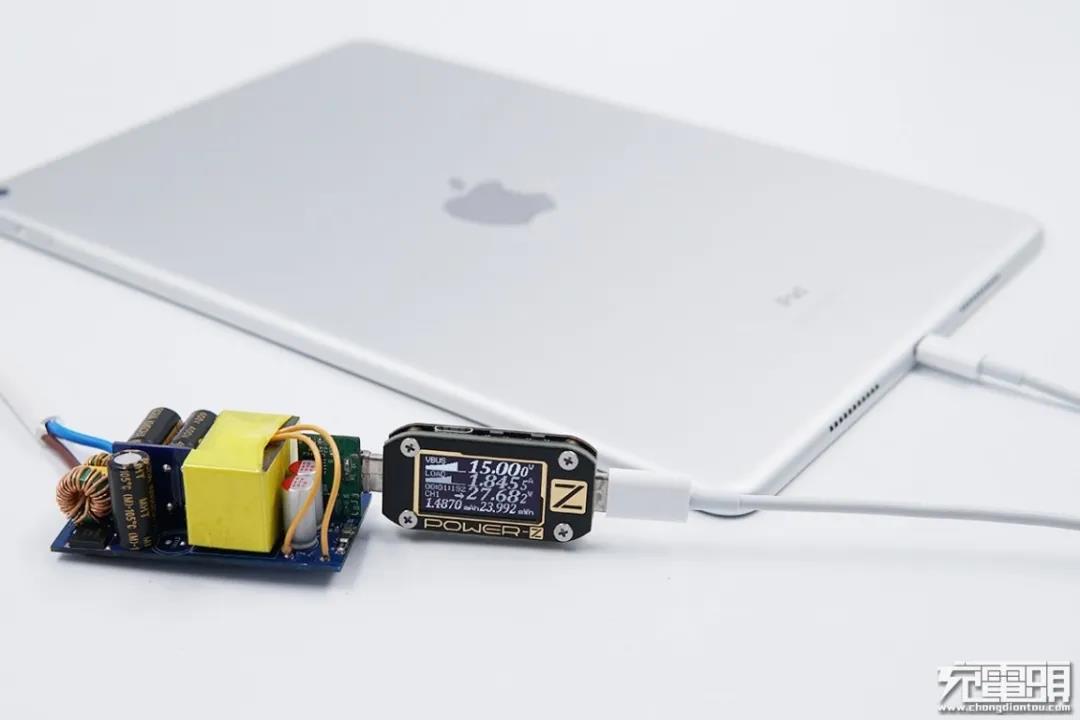

给iPad Air3充电,显示电压15V,电流1.84A,充电功率约为27.68W,支持USB PD快充。


给iPad mini5寸充电,显示电压14.98V,电流1.16A,充电功率约为17.52W,支持USB PD快充。

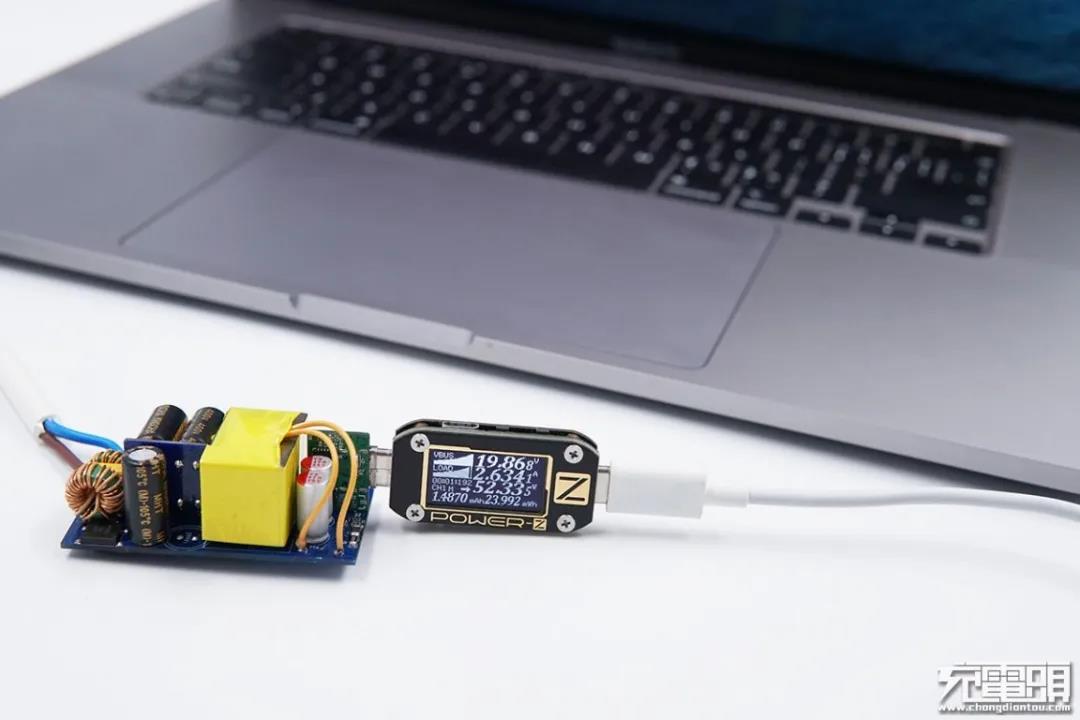

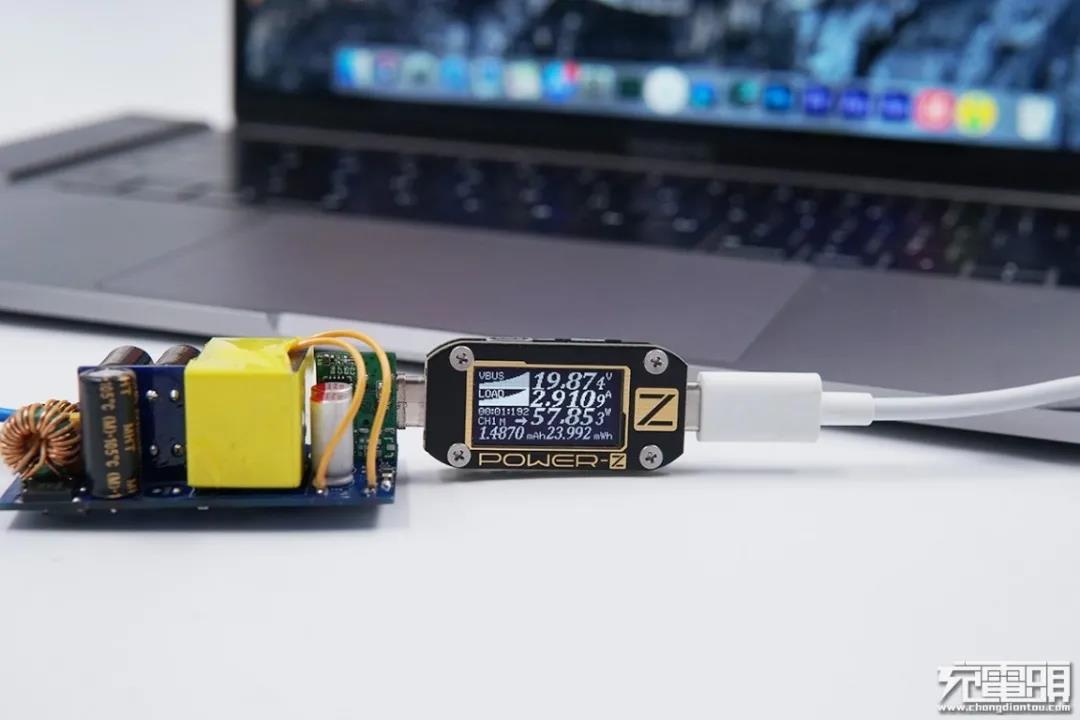

给Macbook Pro 16寸充电,显示电压19.86V,电流2.63A,充电功率约为52.33W,支持USB PD快充。


给Macbook Pro 13寸充电,显示电压19.87V,电流2.91A,充电功率约为57.85W,支持USB PD快充。

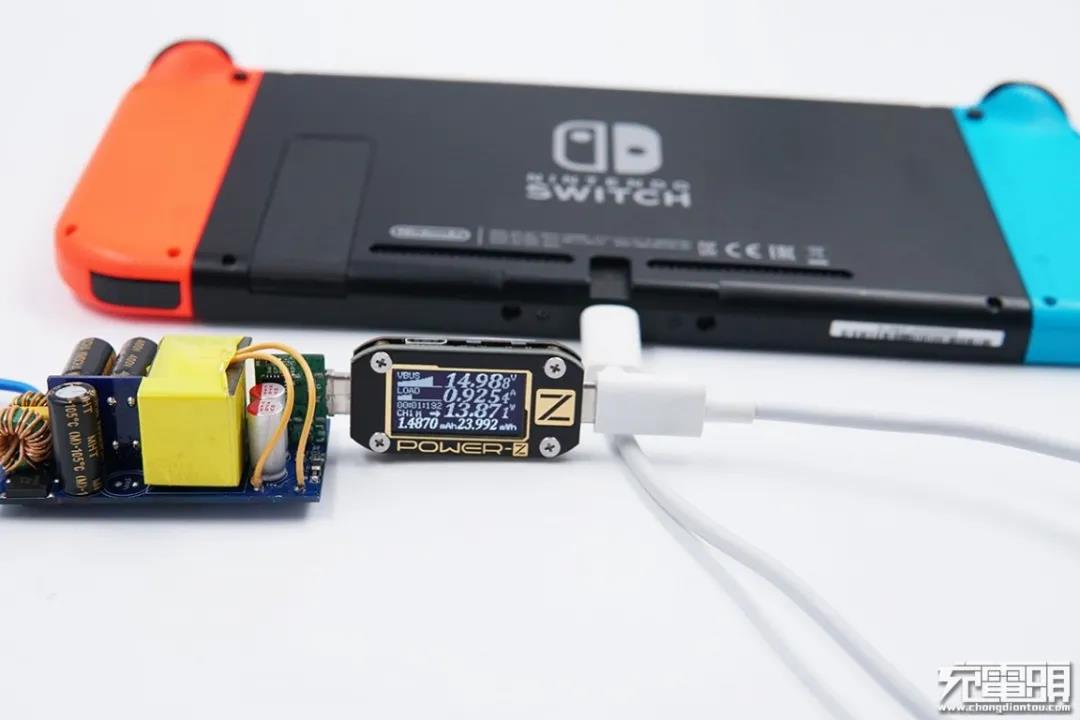

给任天堂Switch充电,显示电压14.98V,电流0.92A,充电功率约为13.87W,支持USB PD快充。

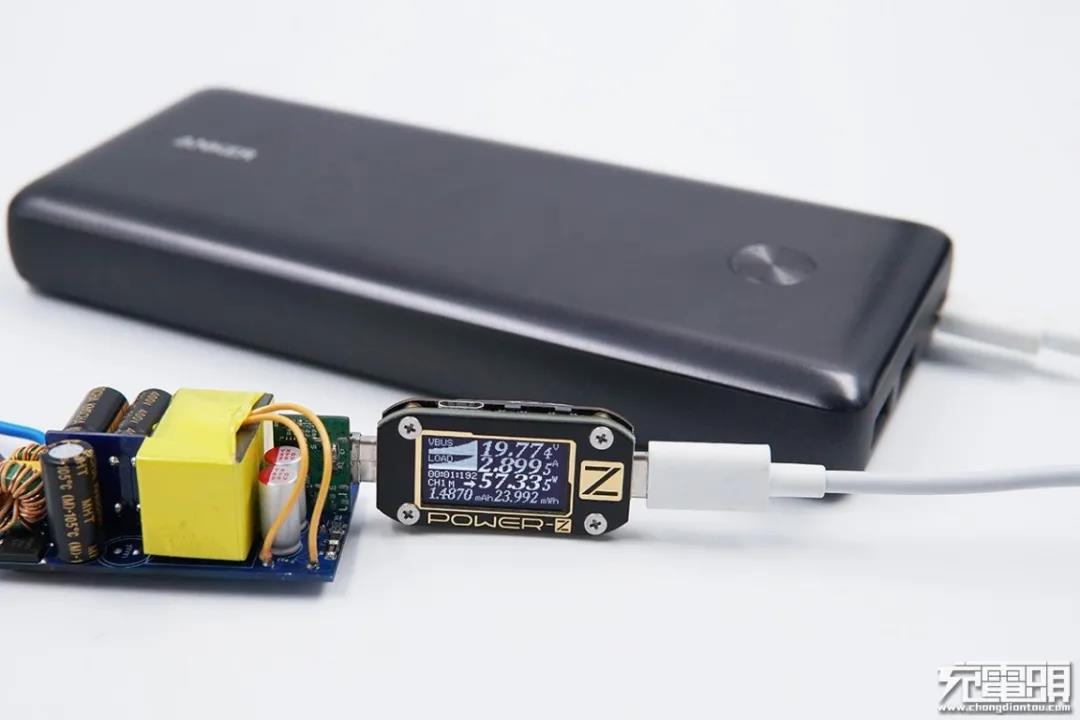

给ANKER 60W移动电源充电,显示电压19.77V,电流2.9A,充电功率约为57.33W,支持USB PD快充。

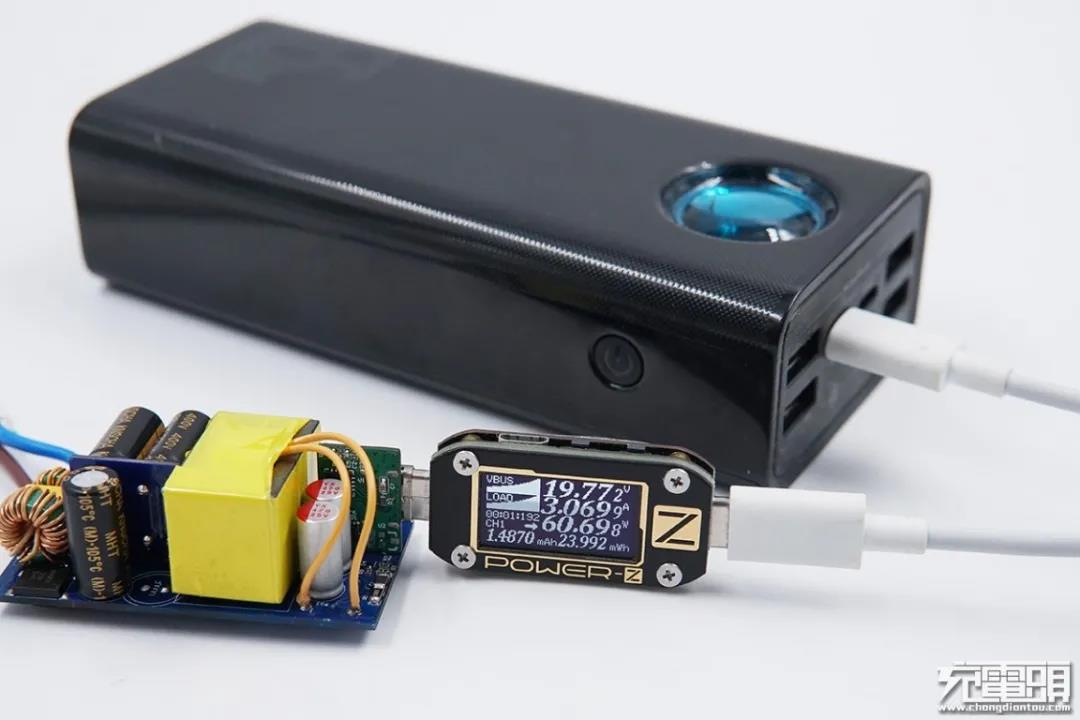

给倍思65W移动电源充电,显示电压19.77V,电流3.06A,充电功率约为60.69W,支持USB PD快充。

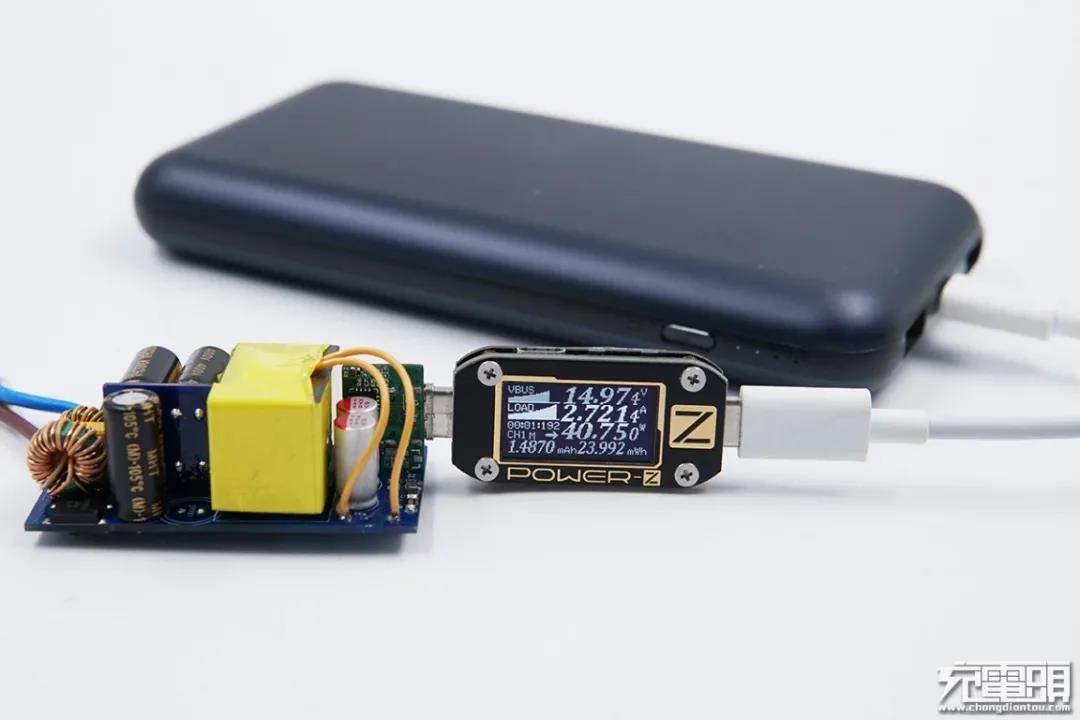

给紫米QB820移动电源充电,显示电压14.97V,电流2.72A,充电功率约为40.72W,支持USB PD快充。

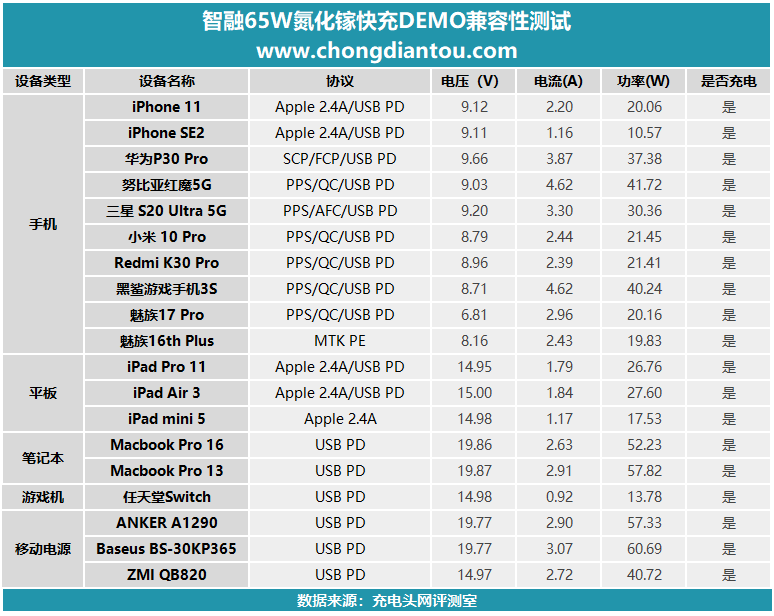

将智融65W单口氮化镓快充方案对主流数码产品的充电测试数据汇总成一张表格。可以看到,多数产品都能开始快充模式;其中iPhone 11的充电功率约为20W,可达到峰值功率;支持华为手机开启40W超级快充;支持三星手机进入PPS快充模式;对iPad、MacBook等设备均能实现大功率快充;同时还可以满足主流大功率移动电源快充。

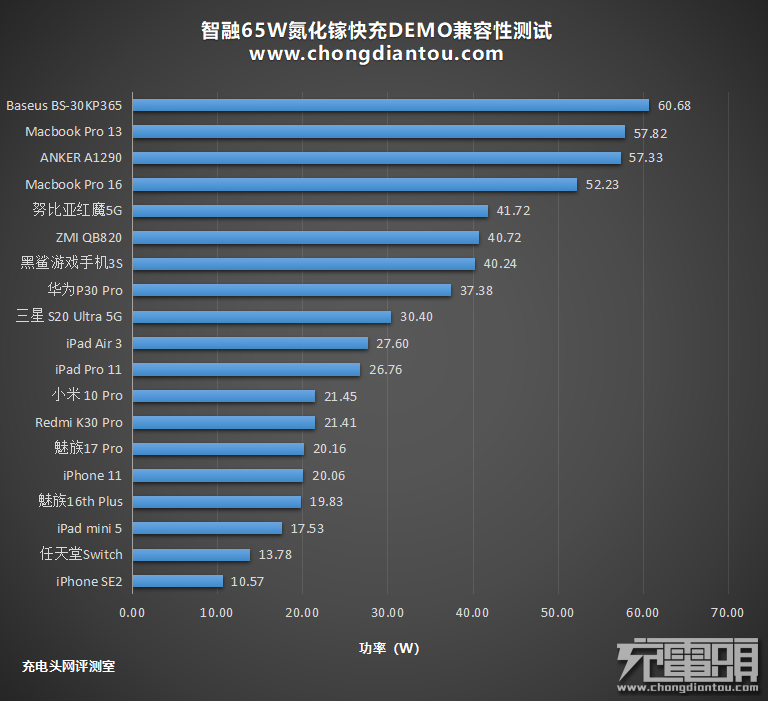

智融65W单口氮化镓快充方案兼容性测试功率柱状图。

充电头网总结

智融65W单口氮化镓快充方案整体延续了智融既往风格,PCB元器件布局简洁明了、有序美观。整套方案的开关电源部分采用了高频QR架构,高压侧选用经典的NCP1342控制器搭配纳微GaNfast功率器件,低压侧同为经典的MPS同步整流控制器,协议部分采用智融最新推出的协议芯片SW2303,支持多种协议,应用广泛。

充电头网实测,该协议芯片对市面上在售的主流品牌手机、平板电脑、笔记本电脑、游戏机、移动电源等产品均可适配,并可发挥其最大充电性能,兼容性优秀。

据智融工程师介绍,该套方案目前已经开始导入多家品牌客户中,不久将会与消费者见面。
